◆设计特征
1、双D型阀杆头部设计：保证手柄可无方向正确安装，手柄总是与流向一致，直接指明开关位置。
2、防吹出阀杆设计：阀杆底部设计成T型结构与阀体上整体的凸台，确保阀杆不被压力顶出。
3、填料函双密封结构设计：阀杆填料函密封采用PTFE-V型填料组+VITON-O型圈双重密封，双密封确保阀杆填料处无泄漏。
4、防火设计：当非金属密封材料被火灾高温破坏后，能实现金属对金属密封切断阀内流体。
5、防泄漏的垫片：采用低碳泄漏石墨垫片避免泄漏。
◆设计特色

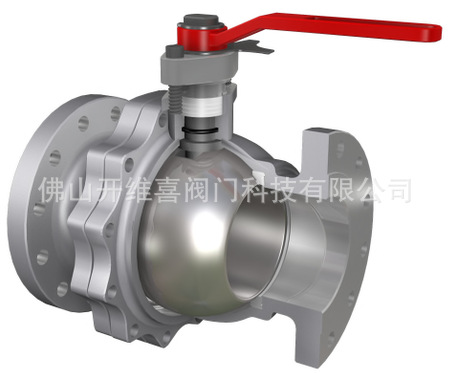

本燃气专用铸钢法兰浮动式球阀采用二片分体式阀体设计，符合BS5351、API6D及GB12237标准，是浮动式球阀最普遍的设计。阀杆填料处双重密封性能可靠，开关扭矩轻便，重防腐涂层防腐效果可达10年以上。DN15~DN40采用模锻A105材质，DN50（含）以上采用铸造WCB材质。所有阀门按API607防火设计生产。
◆结构说明
序号 | 零件名称 | 标准材料 |
1 | 阀体 | ASTM A216-WCB |
2 | 阀盖 | ASTM A216-WCB |
3 | 球 | ASTM A058+ENP |
4 | 手柄 | WCB |
5 | 压板 | ASTM A216-WCB |
6 | 阀座 | PTFE |
7 | 阀杆 | ASTM A182-F6a |
8 | 压套 | ASTM A276-420 |
9 | 密封垫片 | SS316+石墨 |
10 | 填料组 | 石墨 |
11 | 螺柱 | ASTM A193-B7 |
12 | 螺母 | ASTM A194-2H |
13 | 螺栓 | ASTM A193-B7 |
14 | 防静电装置 | SS304 |
15 | 定位板 | WCB |
16 | 防松垫 | WCB |
◆设计规范
设计标准：API6D、GB/T19672、GB/T12237
结构长度标准：GB/T12227
法兰连接标准：GB/T9113
防火标准：API607
试验标准：API6D、API598、GB/T13927、GB/T26480
◆阀门开关位置指示
阀杆头部采用扁方结构，与手柄的连接不会错位，从而保证使手柄与球体的流量孔方向一致。当手柄与阀门管线平平行时，阀门处于开启状态；垂直时，阀门处于关闭状态。
◆阀杆防吹出设计（在线更换密封件）
阀杆与球体是独立的存在，阀杆靠近球体的一段设计成整体T型结构。阀杆采用内装式，轴肩及聚四氟乙烯推力垫结构防止阀杆因管道内压力而飞出，同时聚四氟乙烯材料减小阀门启闭扭矩，使操作更省力。（图1）
◆防静电结构设计
防静电装置是本浮动球阀的标准设计。阀杆上装有弹簧地塞，使球、阀杆和阀体之间保持持续接触，形成导通电路，可将电荷转移，从而避免阀门开关时摩擦产生的静电积聚。这种静电积聚对某些工况来说是极其危险的。（图2）
