一、范围
本说明书包括了公称通径DN50mm~1600mm(2”~64”)、公称压力CLASS150~300)法兰和对夹连接的手动、齿轮传动、电动和气动操作蝶阀。
二、用途
2.1主要开启或关闭管道和设备的介质用，作调节、截流和止回使用。
2.2根据介质选用阀门的材质。
2.2.1碳钢阀门适用于水、蒸汽、油品等介质。
2.2.2不锈钢阀门适用于腐蚀性介质。
2.2.3铸铁阀门适用于水、气体介质。
2.3适用温度取决于阀座的材质。
PTFE（聚四氟乙烯）≤130℃
不锈钢+复合体≤425℃
橡胶≤60℃
三、结构

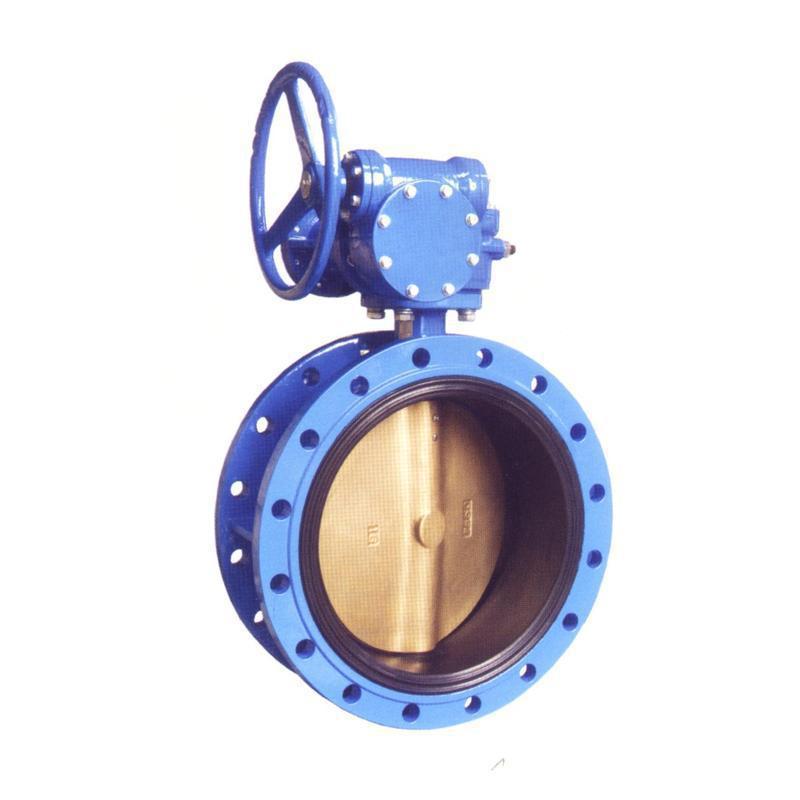

3.1蝶阀基本结构见图1
3.2易损件填料采用聚四氟乙烯或柔性石墨，密封可靠。
四、操作
4.1手动操作阀门采用手柄或齿轮传动装置、电动或气动蝶阀由电动装置或气动装置驱动，使蝶板旋转90°开启或关闭阀门。
4.2对于手动（包括驱动装置的手轮）或扳手操作的蝶阀，除订货合同另有规定外，当面向手轮或板手时，顺时针方向转动手轮或扳手阀门应为关
4.3电动、气动蝶阀的开启、关闭指示由电动装置、气动装置上的位置指示器标识。
五、保管、保养、安装和使用
5.1阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。
5.2长期存放的阀门应定期检查，清除污物。应特别注意密封面的清洁，防密封面的损坏。
5.3安装前应仔细核对阀门标志是否与使用要求相符。
5.4安装前应检查阀门通道和密封面，如有污垢，应使用清洁布擦拭干净。
5.5安装前检查填料是否压紧，应确保填料的密封性，同时不应妨碍阀杆的转动。
5.6安装时拧紧连接螺栓的拧紧力应均匀合适。
5.7本蝶阀可以安装水平、垂直的管道上，安装位置应保证使用维修更换方便。
5.8手动阀门在开启或关闭操作时，应使用手柄开、关，不得借用辅助杠杆或其它工具。
5.9阀门使用应定期检查，检查密封面有无磨损及垫片填料。若损坏失效，应及时修理或更换。
5.10电动、气动阀门的传动装置，其保管、保养、安装和使用，请见“阀门电动装置使用说明书”及“阀门气动装置使用说明书”。
六、可能发生的故障、原因及消除方法见下表
可能发生的故障 | 发生故障的原因 | 消除方法 |
渗漏 | 1、安装不正解 | 1、调整蝶阀使之两侧管边中心对正 2、拧紧连接螺栓，使拧紧力均匀合适 |
2、关闭不到位 | 1、检查开启指示是否到位 2、按执行机构说明书调整，使指示与实际开启状态同步 3、检查管道中在无卡滞物 | |
3、阀门零件损坏 3.1阀座损坏 3.2蝶板损坏 | 1、更换阀座 2、更换蝶板 | |
驱动机构失效 | 1、连接键损坏脱落 2、锥销剪断 | 1、更换键 2、更换锥销 |
电动装置和气动装置故障 | 见“阀门电动装置说明书”和“阀门气动装置说明书” | |
七、保修
制造厂对阀门投入使用一年内负责保修，但不超过发货期18个月。在保修期内，因产品质量原因均可免费修理或更换零件。
