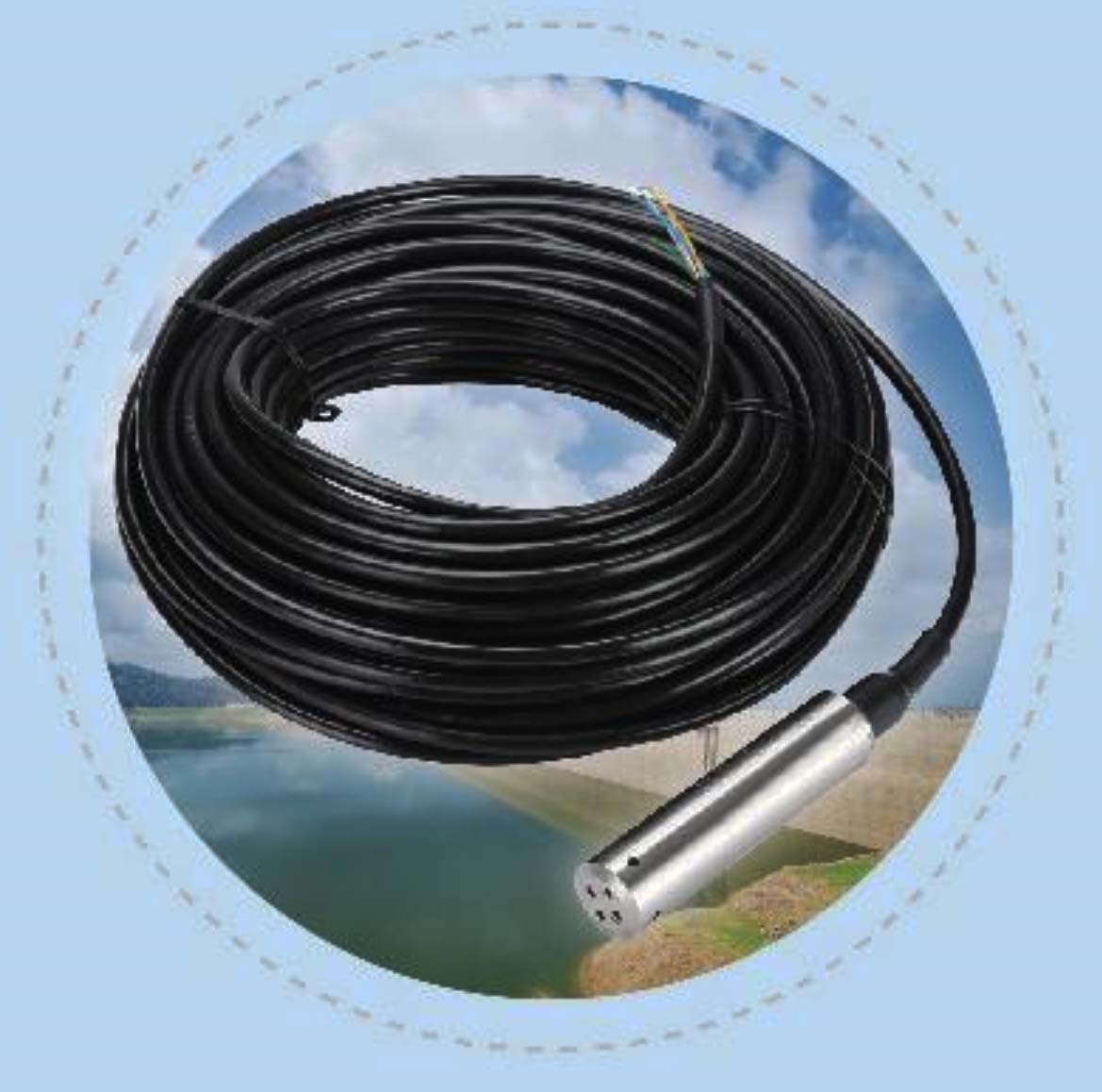

智能液位变送器是一种投入式液位测量仪表,电路模块带有电源反接保护、宽电压供电,投入式结构全不锈钢密封,极简的V/I转换方案,超高稳定性,大大提高了产品的可靠性。
产品系列丰富,广泛应用于工业过程、水文水利、地质勘探等行业的液位测量。
系列主要特点
技术参数
主要性能指标 | |
测量精度 | ±0.5% F·S |
量 程 | 0~10 |
长期稳定性 | 0.5%F·S/年 |
过载能力 | 2X F·S |
负载能力 | (U-9)/0.02(Ω) |
补偿温度 | 0~70℃ |
工作温度 | -10~80℃ |
温度漂移 | 零位: 0.05%F.S/℃ |
满量程:0.05%F.S/℃ | |
存贮温度 | -40~125℃ |
电气特性 |
供电电压 | DC9~30V (典型24V) |
电源保护 | 防反接、过电压保护 |
输出方式 | 两线制4~20mA |
结构特性 | |
测量介质 | 与不锈钢、氟橡胶、聚乙烯兼容 |
压力接口 | 不锈钢保护帽或G1/2、M20*1.5外螺纹 |
壳体材质 | 不锈钢 |
电缆材质 | PE |
环境特性 | |
防护等级 | IP68 |
防爆等级 | ExiaⅡC T6 |
绝 缘 | 100MΩ@50V |
振 动 | 20g, 20~5000Hz |
冲 击 | 20g, 11ms |
电气连接
两线制4~20mA电流环接口,采用DC24V电源供电,红线接电源正极、蓝线接电源负极,屏蔽层接大地。
典型应用
图1 4~20mA应用
机械结构(尺寸单位:mm)
选型指南
3.4.
气管及保护管的固定安装及检查点的设置
a) 保护管可采用DN25以上的镀锌管、PVC管、金属波纹管。
b) 保护管必须沿路固定,可采用开槽掩埋、管箍固定或水泥封包的方式。
c) 保护管的折弯处建议采用DN25以上的金属波纹管,使折弯处尽量平滑过渡,确保气管
不会折损。
d) 设置检查点:当气管长度比较长时,需要设置气管检查点,以检查气管是否有老化或
破损现象。可以非常方便地采用柔性的金属波纹管来进行设置检查点。
