【设备用途】

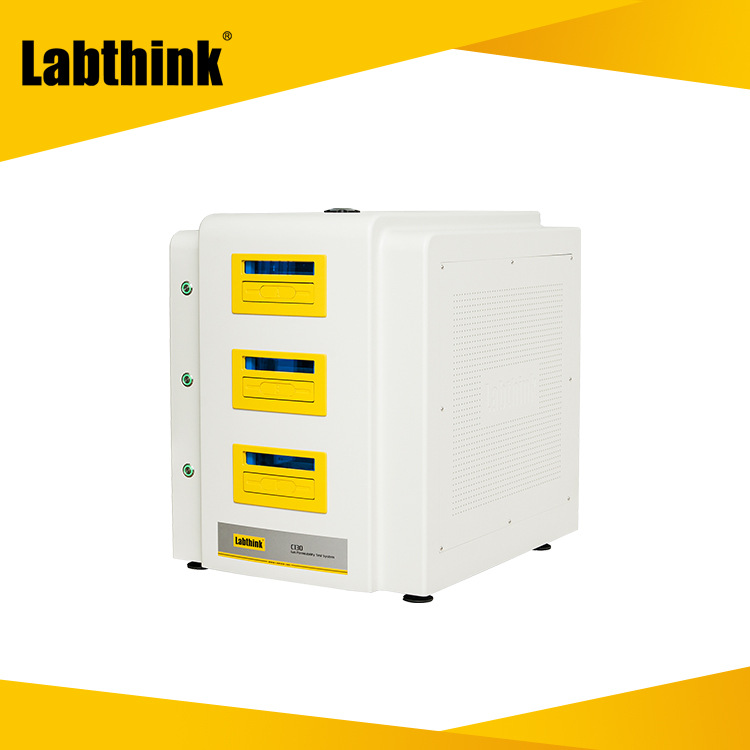

C130H气体渗透测试系统，基于压差法测试原理，专业适用于塑料薄膜、复合膜、高阻隔材料、片材、金属箔片在各种温度下的气体透过率、溶解度系数、扩散系数、渗透系数的测定。符合GB、ISO、ASTM等多项国家及国际标准要求。

【技术特征】

1、机构设计革新，自动化创新升级：

全新自动弹出屉式测试腔，易学更易用
自动夹紧试样，省时省力，夹紧力度一致，密封更佳
配件均采用世界知名品牌进口元器件，性能稳定可靠
智能测试模式，仅需设定试验温度，一键测试，自动停机
科研测试模式，提供灵活的参数与功能设置，便于分析试样的气体透过率、溶解度系数、扩散系数以及渗透系数
2、精度效率，突破升级：
原装进口高精真空传感器，实现0.01～0.09 cm3/ m2•24h•0.1MPa超高阻隔材料的准确且可重复性测试
原装进口气动控制系统，具有超低故障率和超长使用寿命，确保系统整体密封良好，保障测试精度
原装进口高精真空泵，极限压可达0.2Pa，抽真空速率提升
系统自动控制真空泵，无需人工开启/关闭，增效降耗
中、低阻隔性材料，测试时间＜4小时（含抽真空时间）
高阻隔性材料，测试时间＜8小时（含抽真空时间）
高效三腔，数据独立，运行独立，支持随时更换试样测试
3、温度压力，恒稳出色：
360°气流循环恒温技术，实现测试温度波动低于0.05℃，避免外界环境影响
兰光独有的试验过程自动补压技术，实现高压腔压差恒定，压力变化小于0.2 KPa
支持10KPa~210KPa范围内灵活设定高压腔压力，系统精确保压
4、功能丰富，立足标准支持个性定制：
支持单一气体、混合气体以及易燃易爆等危险气体测试（危险气体需特殊定制）
支持不同湿度的试验气体测试，自动精确控制，无需人工干预（加湿需特殊定制）
兰光独有的数据拟合功能，可拟合极限温度下材料的气体透过率、渗透系数、溶解度系数、以及扩散系数
提供标准膜快速校准，保证检测数据的准确性和通用性
提供试验温度、压力校验口，可快速校准
实时显示压力-时间曲线、透过率-时间曲线，温度-时间曲线
真正符合压差法测试标准对系统的要求，并可计量
5、高端嵌入式计算机系统平台，安全易用：
一体化设计，仪器与软件合二为一，从根本上杜绝了由计算机病毒、误操作等引起的系统软件故障，保证了设备运行的可靠与数据的安全
搭配标准显示器、鼠标、键盘，采用Windows操作界面，方便试验操作及数据展示
系统内嵌USB接口和网口，方便系统的外部接入和数据传输
符合中国GMP对数据可追溯性的要求，满足医药行业需要（可选）
兰光独有的DataShieldTM数据盾系统，方便数据集中管理和对接信息系统（可选）

【执行标准】

ISO 15105-1、ISO 2556、GB/T 1038-2000、ASTM D1434、JIS K7126-1、YBB 00082003

【测试原理】

C130H采用压差法测试原理，将预先处理好的试样放置在上下测试腔之间，夹紧，首先对低压腔（下腔）进行真空处理，然后对整个系统抽真空；当达到规定的真空度后，关闭测试下腔，向高压腔（上腔）充入一定压力的试验气体，并保证在试样两侧形成一个恒定的压差（可调）；这样气体会在压差梯度的作用下，由高压侧向低压侧渗透，通过对低压侧内压强的监测分析，从而得出所测试样的各项阻隔性参数。

【技术指标】

测试范围：0.01～50,000 cm3/ m2•24h•0.1MPa
分辨率：0.001 cm3/ m2•24h•0.1MPa
试验温度：10℃～50℃（室温23℃）
温度分辨率：0.01℃
温度波动：±0.05℃
温度准确度：±0.3℃（校验口）
真空分辨率：0.01 Pa
真空精度：示值±0.2%（传感器规格的1%-100%）
测试腔真空度：< 10 Pa
试样数量：3件（数据各自独立）
其他数量可定制：
试样尺寸：Φ97 mm
透过面积：38.48 cm2
试验气体： O2、N2、CO2等气体（气源用户自备）
试验气体加湿功能（需特殊定制）
试验压力：10kpa~210kpa（任意设定）
气源压力：0.5 MPa～0.6 MPa（73psi～87psi）
接口尺寸：Φ6 mm聚氨酯管
外形尺寸：710mm(L) × 350mm(W) × 630mm(H)
电源：220VAC±10% 50Hz / 120VAC±10% 60Hz二选一
净重：约100kg

【仪器配置】

标准配置：主机、显示器、键盘、鼠标、取样器、真空油脂（美国）、滤纸
真空泵（英国）、Φ6 mm聚氨酯管（3m）
选购件：GMP计算机系统要求、DataShield^TM数据盾、空压机
备注：本机气源进口为Φ6 mm聚氨酯管；气源用户自备
